Khớp nối Inox THM-813F Thương hiệu TLSH-France
CÔNG TY CỔ PHẦN KHOA HỌC CÔNG NGHIỆP ĐẠI NAM
10 out of
10
- Mô tả
1. Giới thiệu chung

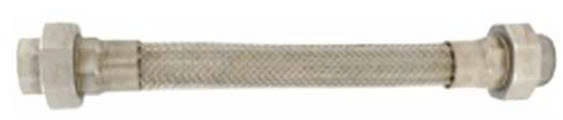

Khớp nối Inox THM-813F nhãn hiệu TLSH-France là loại khớp nối mềm inox dạng ren trong, được thiết kế để hấp thụ rung động, bù sai lệch lắp đặt và giãn nở nhiệt, đặc biệt phù hợp với các hệ thống đường ống có không gian nhỏ, cần độ linh hoạt cao. Sản phẩm sử dụng vật liệu inox 304 chất lượng cao, có khả năng chịu nhiệt và chống ăn mòn vượt trội, kết nối bằng ren tiêu chuẩn ISO 228-1.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống hơi, khí, dầu, hóa chất, phù hợp với các công trình dân dụng và công nghiệp.
2. Ứng dụng
- Hệ thống đường ống dẫn hơi, khí, khí than, hóa chất.
- Kết nối máy móc thiết bị gây rung động như bơm, quạt.
- Hệ thống xử lý dầu nặng, khí nén, nước nóng, nhiên liệu.
- Bù trừ giãn nở nhiệt, sai lệch lắp đặt hoặc chênh lệch lệch trục.
3. Thông số kỹ thuật
|
Thông số kỹ thuật |
Giá trị |
|
Kiểu kết nối |
Ren trong (Female threaded) |
|
Tiêu chuẩn ren |
ISO 228-1 |
|
Kích cỡ danh định |
DN15 – DN50 |
|
Áp suất làm việc tối đa |
16 bar |
|
Nhiệt độ làm việc tối đa |
+200°C |
|
Bán kính uốn tĩnh nhỏ nhất |
80 – 280 mm (tùy kích cỡ) |
|
Bán kính uốn động nhỏ nhất |
180 – 640 mm (tùy kích cỡ) |

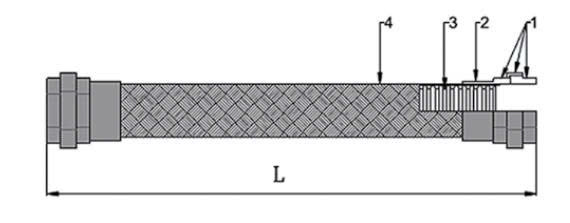

4. Cấu tạo và vật liệu
|
STT |
Bộ phận |
Vật liệu |
|
1 |
Đầu nối (Union) |
Thép cacbon hoặc Inox 304 |
|
2 |
Socket |
Inox 304 |
|
3 |
Ống lượn sóng |
Inox 304 |
|
4 |
Bao lưới (Sleeve) |
Inox 304 |
Tất cả các bộ phận đều được gia công chính xác, đảm bảo độ kín, độ bền cơ học và tính đàn hồi cao khi vận hành.
5. Ưu điểm nổi bật
- Chịu nhiệt và chịu áp cao, phù hợp cho hơi nóng, khí nén, dầu.
- Linh hoạt, nhỏ gọn, dễ lắp đặt vào hệ thống đường ống phức tạp.
- Khả năng uốn cong cao, đáp ứng tốt chuyển động và rung lắc.
- Vật liệu inox 304 chống ăn mòn, phù hợp môi trường hóa chất.
- Đa dạng kích thước, đáp ứng mọi nhu cầu lắp đặt kỹ thuật.
