Van công nghiệp - Thiết bị thiết yếu trong hệ thống đường ống

Đăng bởi: Đặng Thúy

Trong các hệ thống công nghiệp, việc kiểm soát và điều khiển dòng chảy của chất lỏng, chất khí là một yêu cầu quan trọng để đảm bảo quá trình sản xuất diễn ra ổn định, an toàn và hiệu quả. Và một trong những thiết bị đóng vai trò then chốt trong nhiệm vụ này chính là van công nghiệp. Van công nghiệp có mặt hầu hết trong các ngành công nghiệp như dầu khí, hóa chất, năng lượng, thực phẩm, nước và xử lý nước thải, v.v.

Tuy nhiên, với sự đa dạng của van công nghiệp về chủng loại, cấu tạo, vật liệu và ứng dụng, việc lựa chọn, lắp đặt và vận hành van sao cho phù hợp và hiệu quả không phải là một công việc đơn giản. Nó đòi hỏi người kỹ sư và người vận hành phải có kiến thức chuyên môn và kinh nghiệm thực tế.

Xuất phát từ thực tế đó, bài viết này được thực hiện với mục đích cung cấp cho người đọc một cái nhìn tổng quan và hệ thống về van công nghiệp. Bài viết sẽ trình bày về khái niệm, phân loại và đặc điểm của các loại van công nghiệp phổ biến. Đồng thời, bài viết cũng sẽ đề cập đến nguyên tắc hoạt động, tiêu chí lựa chọn cũng như các lưu ý khi lắp đặt và bảo trì van công nghiệp. Ngoài ra, xu hướng phát triển của van công nghiệp trong tương lai cũng sẽ được thảo luận.

Hy vọng rằng, thông qua bài viết này, người đọc sẽ có thêm kiến thức bổ ích và được trang bị những hiểu biết cần thiết về van công nghiệp. Từ đó có thể vận dụng vào thực tiễn sản xuất, góp phần nâng cao hiệu quả hoạt động và đảm bảo an toàn cho hệ thống công nghiệp.

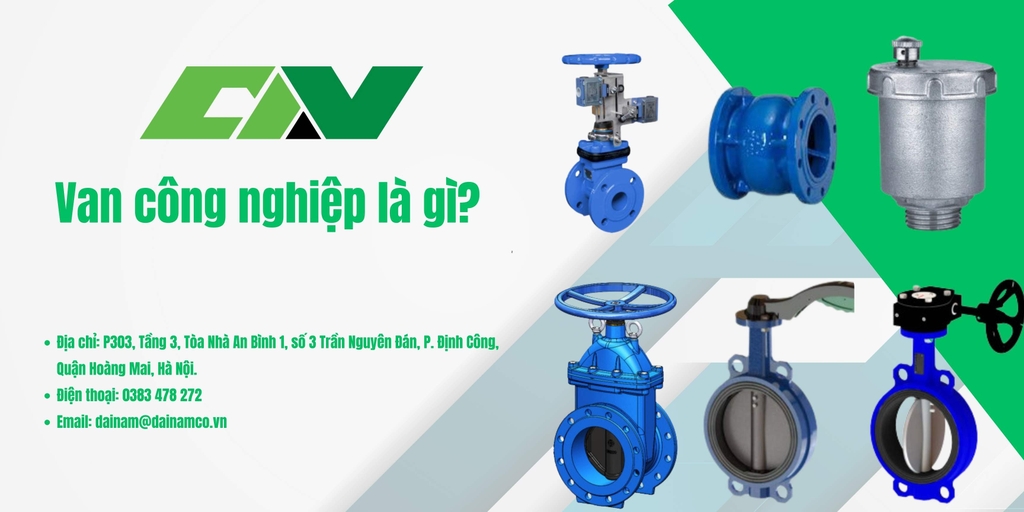

I. Van công nghiệp là gì?

Van công nghiệp là một thiết bị không thể thiếu trong hệ thống đường ống, đóng vai trò quan trọng trong việc điều khiển, kiểm soát dòng chảy của chất lỏng, khí gas trong các ứng dụng công nghiệp và dân dụng. Van có thể đóng, mở hoặc điều chỉnh lưu lượng dòng chảy, giúp hệ thống vận hành an toàn và hiệu quả.

Lịch sử của van công nghiệp bắt đầu từ thời cổ đại, khi con người bắt đầu xây dựng các hệ thống tưới tiêu, cấp thoát nước. Tuy nhiên, van thời kỳ đó còn rất đơn giản, chủ yếu làm bằng gỗ hoặc đất nung. Đến thời kỳ cách mạng công nghiệp, với sự ra đời của máy hơi nước và hệ thống đường ống áp lực cao, van công nghiệp dần được cải tiến và hoàn thiện hơn. Ngày nay, van công nghiệp được chế tạo từ nhiều loại vật liệu như gang, thép, inox, nhựa... với nhiều cấu tạo và kiểu dáng khác nhau đáp ứng nhu cầu đa dạng của thị trường.

II. Phân loại van công nghiệp

Van công nghiệp có thể được phân loại theo nhiều tiêu chí khác nhau như chức năng, cấu tạo, phương thức điều khiển, vật liệu chế tạo.

Dựa theo chức năng, van công nghiệp được chia thành các loại như van đóng/mở dùng để khống chế dòng chảy hoàn toàn, van điều chỉnh cho phép kiểm soát lưu lượng một cách linh hoạt, van chống trào ngược ngăn dòng chảy đảo chiều, van an toàn bảo vệ hệ thống khi áp suất quá cao, van chuyển hướng dùng để thay đổi hướng dòng chảy.

Xét về cấu tạo, một số loại van công nghiệp thông dụng có thể kể đến như van cổng, van bi, van bướm, van cầu, van kim, van màng. Mỗi loại sẽ có cấu tạo và nguyên lý hoạt động riêng phù hợp với từng ứng dụng cụ thể.

Về phương thức điều khiển, van công nghiệp có thể được vận hành thủ công bằng tay, hoặc tự động thông qua các thiết bị như động cơ điện, khí nén, thủy lực. Việc lựa chọn phương thức điều khiển phụ thuộc vào yêu cầu về độ chính xác, tốc độ đáp ứng, cũng như điều kiện môi trường làm việc.

Ngoài ra, van công nghiệp còn có thể phân loại theo vật liệu chế tạo như gang, thép, inox, nhựa tùy thuộc vào tính chất của môi chất và điều kiện làm việc. Các vật liệu này có những ưu nhược điểm riêng về độ bền, khả năng chịu nhiệt, chịu ăn mòn, trọng lượng cũng như chi phí.

III. Nguyên lý hoạt động và cấu tạo của một số loại van phổ biến

  1. Van cổng

Van cổng có cấu tạo gồm thân van, nắp van, cổng van và trục vít. Cổng van có dạng một tấm được gắn trên trục vít, di chuyển lên xuống vuông góc với dòng chảy để đóng hoặc mở van. Khi cổng van được nâng lên hoàn toàn, dòng chảy có thể đi qua mà gần như không bị cản trở. Ngược lại, khi hạ cổng van xuống, dòng chảy sẽ bị chặn lại.

Van cổng

Ưu điểm của van cổng là khả năng đóng mở hoàn toàn, gây ít tổn thất áp suất khi mở hết. Tuy nhiên nhược điểm là tốc độ đóng mở chậm, kích thước lớn và giá thành cao hơn một số loại van khác. Van cổng thường được sử dụng trong các ứng dụng yêu cầu đóng mở ít như đường ống truyền tải nước, dầu khí.

  1. Van bi

Van bi có cấu tạo gồm thân van, bi van, trục quay và tay gạt. Viên bi van là một quả cầu được khoan lỗ giữa, khi quay sẽ cho phép dòng chảy đi qua hoặc khóa lại. Ưu điểm của van bi là kích thước nhỏ gọn, trọng lượng nhẹ, tốc độ đóng mở nhanh, dễ thao tác. Tuy nhiên, do cấu tạo và nguyên lý hoạt động, van bi chỉ thích hợp với hai trạng thái hoàn toàn đóng hoặc hoàn toàn mở, không phù hợp để điều chỉnh lưu lượng.

Van bi

Van bi được ứng dụng rộng rãi trong các lĩnh vực công nghiệp như lọc hóa chất, chế biến thực phẩm, xử lý nước thải. Ngoài ra, chúng cũng thường được dùng trong các hệ thống cấp nước sinh hoạt trong gia đình.

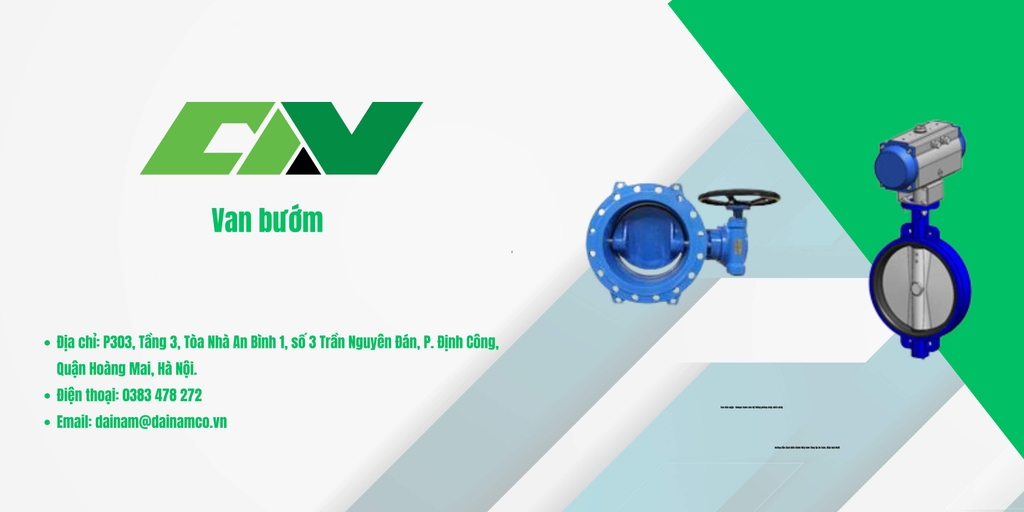

  1. Van bướm

Van bướm có cấu tạo gồm thân van, đĩa van, trục xoay và cơ cấu truyền động. Đĩa van có dạng một tấm tròn, khi quay quanh trục sẽ đóng mở dòng chảy. Góc quay tối đa của đĩa van là 90 độ, tương ứng với hai trạng thái đóng và mở hoàn toàn.

Van bướm có ưu điểm là cấu tạo đơn giản, kích thước nhỏ, trọng lượng nhẹ, giá thành rẻ. Nó cũng có tốc độ đáp ứng nhanh, thích hợp cho các ứng dụng yêu cầu đóng mở liên tục. Tuy nhiên, nhược điểm của van bướm là gây ra tổn thất áp suất lớn và không kín hoàn toàn khi đóng. Ngoài ra, đĩa van dễ bị mài mòn và hư hỏng nếu làm việc với môi chất chứa nhiều hạt rắn.

Van bướm được ứng dụng trong nhiều lĩnh vực công nghiệp như xử lý nước, hệ thống thông gió, điều hòa không khí. Chúng cũng được sử dụng trong các đường ống có đường kính lớn để giảm chi phí và thuận tiện cho việc lắp đặt.

  1. Van cầu

Van cầu có cấu tạo tương tự như van bi, nhưng thay vì dùng bi hình cầu thì sử dụng một đĩa hình cầu với lỗ hình chữ V. Khi đĩa cầu quay, lỗ chữ V sẽ thông hoặc khóa với đường ống để đóng mở dòng chảy.

Ưu điểm của van cầu là cấu tạo gọn nhẹ, kín khít khi đóng, ít bị tắc nghẽn và dễ bảo trì. Ngoài ra, chúng còn có thể điều chỉnh lưu lượng ở mức độ nhất định bằng cách thay đổi góc mở của đĩa cầu. Tuy nhiên, van cầu cũng có nhược điểm là tốc độ đóng mở chậm hơn so với van bi và gây ra tổn thất áp suất lớn hơn.

Van cầu thường được sử dụng trong các ứng dụng yêu cầu độ kín cao như hệ thống khí nén, khí đốt hoặc hóa chất. Ngoài ra, chúng cũng phổ biến trong các thiết bị điện tử, y tế.

  1. Van kim

Van kim có cấu tạo gồm thân van, kim van, ống dẫn hướng và cơ cấu điều khiển. Kim van là một thanh hình nón, di chuyển lên xuống trong ống dẫn hướng để thay đổi tiết diện lỗ thông qua. Bằng cách kiểm soát vị trí của kim van, người ta có thể điều chỉnh lưu lượng dòng chảy một cách chính xác.

Ưu điểm chính của van kim là khả năng điều chỉnh lưu lượng tuyến tính, độ chính xác và độ tin cậy cao. Chúng cũng có kích thước nhỏ gọn, phản ứng nhanh. Tuy nhiên, nhược điểm của van kim là dễ bị tắc nghẽn nếu môi chất không sạch, chi phí chế tạo cao và đòi hỏi lực điều khiển lớn.

Van kim được ứng dụng rộng rãi trong các hệ thống yêu cầu kiểm soát lưu lượng chính xác như hệ thống định lượng hóa chất, điều khiển khí nén, thủy lực. Chúng cũng được sử dụng trong các thiết bị phun nhiên liệu, van giảm áp.

  1. Van màng

Van màng có cấu tạo gồm thân van, màng ngăn, cơ cấu nén màng và cổng nối ống. Màng ngăn thường được làm bằng cao su hoặc vật liệu polyme, đóng vai trò ngăn cách giữa môi chất và cơ cấu truyền động. Khi cơ cấu nén màng tác động, màng sẽ biến dạng, tạo khoảng trống cho dòng chảy đi qua hoặc bịt kín lại.

Van màng có ưu điểm là cấu tạo đơn giản, kín khít tuyệt đối, dễ thay thế và sửa chữa. Chúng cũng có khả năng điều chỉnh lưu lượng đa dạng, từ đóng mở hoàn toàn đến kiểm soát tuyến tính. Nhược điểm của van màng là không phù hợp với áp suất cao và nhiệt độ cao, tuổi thọ của màng ngắn hơn so với các bộ phận cơ khí.

Van màng thường được sử dụng trong các ứng dụng có yêu cầu vệ sinh nghiêm ngặt như công nghiệp thực phẩm, dược phẩm, sinh học. Chúng cũng được dùng trong các môi trường ăn mòn, hệ thống xử lý nước và bùn thải.

IV. Các tiêu chí lựa chọn van công nghiệp

Khi lựa chọn van công nghiệp cho một ứng dụng cụ thể, cần phải cân nhắc các yếu tố sau:

  1. Môi chất: Cần xác định rõ loại chất lỏng hay chất khí mà van sẽ làm việc, bao gồm thành phần, nồng độ, tính chất hóa lý như độ nhớt, tính ăn mòn, nhiệt độ, áp suất.

  2. Chức năng điều khiển: Tùy thuộc vào yêu cầu về khả năng đóng mở hay điều chỉnh lưu lượng mà chọn loại van phù hợp như van đóng mở, van điều khiển...

  3. Kích thước đường ống: Van được chọn phải có kích thước phù hợp với đường kính đường ống để đảm bảo lắp đặt chính xác và tránh gây ra tổn thất áp suất không mong muốn.

  4. Vật liệu chế tạo: Vật liệu cấu thành van cần phải tương thích với môi chất, chịu được áp suất, nhiệt độ làm việc cũng như điều kiện môi trường xung quanh như độ ẩm, bụi bẩn, nồng độ muối.

  5. Phương thức điều khiển: Lựa chọn phương thức điều khiển van thích hợp như tay gạt, động cơ điện, khí nén... dựa trên yêu cầu về độ chính xác, tốc độ đáp ứng và mức độ tự động hóa của hệ thống.

  6. Mức độ rò rỉ chấp nhận được: Tùy vào ứng dụng và độ nguy hiểm của môi chất mà đưa ra các tiêu chuẩn về mức độ rò rỉ cho phép đối với van.

  1. Chi phí: Chi phí mua và lắp đặt van cũng là một yếu tố quan trọng cần cân nhắc. Cần lựa chọn van có chất lượng, độ tin cậy cao nhưng vẫn nằm trong khả năng đầu tư của dự án.

  2. Tuổi thọ và độ tin cậy: Van công nghiệp thường phải làm việc trong điều kiện khắc nghiệt và thời gian dài. Vì vậy, cần chọn van có tuổi thọ cao, ít hư hỏng và dễ bảo trì, thay thế.

  3. Thương hiệu và dịch vụ hỗ trợ: Uy tín của nhà sản xuất, chất lượng dịch vụ hậu mãi như bảo hành, cung cấp phụ tùng thay thế, tư vấn kỹ thuật cũng là những yếu tố không thể bỏ qua khi lựa chọn van công nghiệp.

V. Lắp đặt và bảo trì van công nghiệp

  1. Lắp đặt van công nghiệp

Quá trình lắp đặt van công nghiệp cần tuân thủ các bước sau:

  • Kiểm tra van: Trước khi lắp đặt, cần kiểm tra kỹ lưỡng van về kích thước, vật liệu, tình trạng hoạt động để đảm bảo chúng phù hợp với yêu cầu và không bị hư hỏng trong quá trình vận chuyển, lưu kho.

  • Chuẩn bị đường ống: Đường ống cần được làm sạch, không bị rỉ sét, biến dạng hay có vật cản bên trong. Mặt bích nối phải phẳng, đúng kích thước và rãnh gioăng phải sạch sẽ.

  • Xác định vị trí và hướng lắp: Van phải được lắp đúng vị trí và hướng theo thiết kế để đảm bảo hoạt động ổn định và thuận tiện cho việc vận hành, bảo dưỡng sau này.

  • Lắp gioăng và siết bu lông: Gioăng được lắp vào rãnh trên mặt bích, sau đó dùng bu lông và đai ốc để nối van với đường ống. Bu lông phải được siết chéo và đều tay để tạo lực nén đồng đều lên gioăng.

  • Kiểm tra sau lắp đặt: Sau khi lắp xong, hệ thống cần được kiểm tra kín, chạy thử để phát hiện các sai sót và đảm bảo van hoạt động tốt trước khi đưa vào sử dụng chính thức.

  1. Bảo trì van công nghiệp

Để duy trì van công nghiệp hoạt động ổn định và kéo dài tuổi thọ, cần thực hiện các biện pháp bảo trì định kỳ:

  • Kiểm tra và làm sạch van: Định kỳ mở nắp van để kiểm tra các bộ phận bên trong, làm sạch cặn bẩn, gỉ sét bằng dung môi thích hợp. Không nên để môi chất đọng lại trong khoang van.

  • Bôi trơn các chi tiết chuyển động: Các bộ phận có ma sát như trục, ổ bi, gioăng cần được bôi trơn bằng dầu mỡ chuyên dụng để giảm mài mòn, đảm bảo vận hành trơn tru và nâng cao độ bền.

  • Kiểm tra và thay thế phớt, gioăng: Phớt và gioăng là những chi tiết dễ bị hao mòn sau một thời gian sử dụng. Cần kiểm tra và thay mới kịp thời nếu phát hiện chúng bị chai cứng, biến dạng hay rạn nứt.

  • Hiệu chỉnh zero và span: Đối với van có chức năng điều khiển, cần hiệu chỉnh các thông số zero và span để duy trì độ chính xác đầu ra của cảm biến, bộ truyền động.

  • Kiểm tra và xử lý rò rỉ: Thường xuyên kiểm tra xung quanh thân van, các mối nối để phát hiện rò rỉ. Nếu phát hiện rò rỉ, cần tìm nguyên nhân như lỗi gioăng, bu lông lỏng và xử lý kịp thời.

  • Duy trì điều kiện môi trường: Môi trường như nhiệt độ, độ ẩm, bụi cũng ảnh hưởng đến độ bền và tin cậy của van. Cần duy trì nhiệt độ, độ ẩm phù hợp, hạn chế bụi bẩn bám vào van.

VI. Tương lai và xu hướng phát triển của van công nghiệp

Cùng với sự phát triển của công nghệ và nhu cầu ngày càng cao của các ngành công nghiệp, van công nghiệp cũng không ngừng được cải tiến và hoàn thiện. Một số xu hướng phát triển đáng chú ý của van công nghiệp trong tương lai bao gồm:

Tự động hóa và điều khiển từ xa:

Với sự phát triển của IoT và trí tuệ nhân tạo, van công nghiệp sẽ được tích hợp nhiều cảm biến và có khả năng tự động điều chỉnh, đóng mở theo các thông số đặt trước hoặc theo thời gian thực. Điều này giúp tăng năng suất và giảm sai sót do con người gây ra.

Sử dụng vật liệu mới:

Các vật liệu mới như polyme, composite, gốm sẽ được ứng dụng rộng rãi hơn trong chế tạo van nhờ những ưu điểm như trọng lượng nhẹ, độ bền cao, chịu ăn mòn và nhiệt tốt. Điều này giúp nâng cao hiệu suất và tuổi thọ của van.

Thiết kế module hóa:

Xu hướng thiết kế van theo dạng module giúp đơn giản hóa quá trình sản xuất, lắp đặt và bảo trì. Các phần tử cấu thành van sẽ được tiêu chuẩn hóa để có thể dễ dàng thay thế, sửa chữa mà không phải thay toàn bộ van.

Tích hợp chẩn đoán thông minh:

Van công nghiệp sẽ được trang bị các hệ thống chẩn đoán thông minh, có khả năng tự động phát hiện và cảnh báo các hư hỏng, bất thường trong quá trình hoạt động. Các dữ liệu về tình trạng van sẽ được thu thập, phân tích và truyền về trung tâm điều khiển để có biện pháp xử lý kịp thời, hạn chế sự cố và thời gian dừng hoạt động của hệ thống.

Phát triển van đa chức năng:

Thay vì sử dụng nhiều loại van riêng biệt, các nhà sản xuất đang hướng tới phát triển những van đa chức năng, có thể đảm nhận nhiều vai trò như đóng mở, điều chỉnh lưu lượng, điều khiển áp suất trong cùng một thiết bị. Điều này giúp tiết kiệm không gian lắp đặt, chi phí đầu tư và bảo trì hệ thống.

Tăng cường an toàn và bảo mật:

Với việc ứng dụng công nghệ thông tin và điều khiển tự động, vấn đề an toàn và bảo mật cho van công nghiệp cũng trở nên quan trọng hơn. Các giải pháp như mã hóa dữ liệu, xác thực truy cập, tường lửa sẽ được tích hợp để bảo vệ van khỏi các cuộc tấn công mạng và truy cập trái phép.

Phát triển van thân thiện với môi trường:

Xu hướng sản xuất xanh và bảo vệ môi trường cũng ảnh hưởng đến thiết kế và vật liệu của van công nghiệp. Các van sẽ được cải tiến để giảm thiểu rò rỉ, tiết kiệm năng lượng và giảm lượng khí thải. Bên cạnh đó, việc sử dụng các vật liệu tái chế, thân thiện với môi trường cũng sẽ được ưu tiên hơn.

Để lựa chọn và sử dụng van công nghiệp một cách hiệu quả, cần phải cân nhắc kỹ lưỡng các yếu tố như môi chất, điều kiện làm việc, chức năng yêu cầu, chi phí đầu tư và vận hành. Đồng thời, công tác lắp đặt, vận hành và bảo trì van cũng cần được thực hiện đúng kỹ thuật để đảm bảo an toàn và hiệu quả hoạt động lâu dài.

Trong tương lai, van công nghiệp hứa hẹn sẽ tiếp tục được cải tiến và phát triển với nhiều công nghệ và vật liệu mới, hướng tới những mục tiêu như tự động hóa, tích hợp, đa chức năng và thân thiện với môi trường. Sự phát triển này sẽ góp phần nâng cao năng suất, chất lượng và tính bền vững của các ngành công nghiệp trong thời đại Cách mạng công nghiệp 4.0.

VII. Kết luận

Van công nghiệp đóng vai trò quan trọng trong việc điều khiển, đóng mở và điều chỉnh dòng chảy của các chất lỏng và chất khí trong hệ thống công nghiệp. Sự đa dạng về chủng loại, vật liệu và cấu tạo của van cho phép chúng đáp ứng được nhiều ứng dụng khác nhau trong thực tế.

Hy vọng rằng bài viết này đã cung cấp cho bạn đọc một cái nhìn tổng quan về van công nghiệp, từ khái niệm, phân loại, nguyên lý hoạt động đến cách lựa chọn, lắp đặt và bảo trì van. Đồng thời, bài viết cũng đề cập đến những xu hướng và triển vọng phát triển của van công nghiệp trong tương lai.

Với sự phát triển không ngừng của khoa học và công nghệ, van công nghiệp chắc chắn sẽ còn tiếp tục được cải tiến và hoàn thiện để đáp ứng những yêu cầu ngày càng cao của các ngành công nghiệp. Sự am hiểu và cập nhật kiến thức về van công nghiệp sẽ giúp các kỹ sư, nhà quản lý và người vận hành đưa ra những quyết định đúng đắn, góp phần nâng cao hiệu quả sản xuất và tính bền vững của hệ thống công nghiệp.
