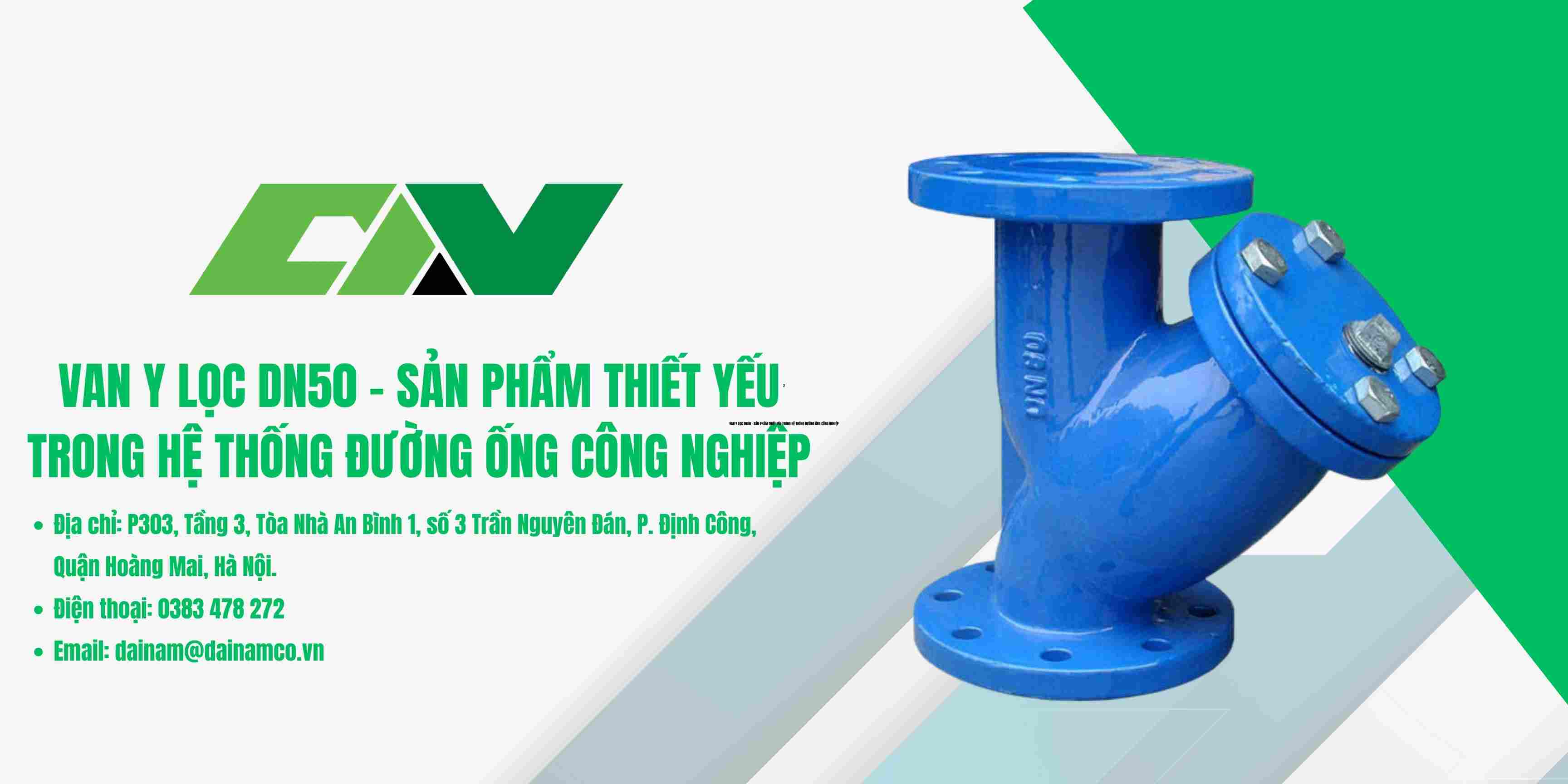

VAN Y LỌC DN50 - SẢN PHẨM THIẾT YẾU TRONG HỆ THỐNG ĐƯỜNG ỐNG CÔNG NGHIỆP

Đăng bởi: Đặng Thúy

Trong các hệ thống đường ống công nghiệp và dân dụng, việc lọc sạch các tạp chất cơ học trong dòng chất lỏng là vô cùng quan trọng. Nó không chỉ đảm bảo chất lượng của môi chất, mà còn giúp bảo vệ các thiết bị trong hệ thống, tránh hư hỏng và giảm thiểu chi phí sửa chữa. Một trong những giải pháp lọc phổ biến và hiệu quả hiện nay là sử dụng van Y lọc.

Van Y lọc DN50 là một loại van công nghiệp được thiết kế chuyên dụng để loại bỏ các chất rắn có trong dòng chất lỏng như nước, dầu, khí nén... Với cấu tạo gọn nhẹ, lắp đặt đơn giản cùng khả năng lọc hiệu quả, van Y lọc DN50 đã trở thành lựa chọn hàng đầu của các nhà máy, xí nghiệp, công trình dân dụng lớn nhỏ.

Để hiểu rõ hơn về sản phẩm này, bài viết dưới đây sẽ cung cấp cho quý độc giả những thông tin chi tiết về đặc điểm, cấu tạo, nguyên lý hoạt động, cách lắp đặt và bảo trì van Y lọc DN50. Đồng thời, chúng tôi cũng sẽ giải đáp một số câu hỏi thường gặp và chia sẻ địa chỉ mua van Y lọc DN50 chất lượng, uy tín. Hy vọng những thông tin hữu ích này sẽ giúp quý vị có thêm hiểu biết và lựa chọn đúng đắn khi có nhu cầu sử dụng sản phẩm.

Van Y lọc DN50 là gì?

Van Y lọc DN50 hay còn gọi là van lọc chữ Y kích thước 50mm, là một thiết bị không thể thiếu trong nhiều hệ thống đường ống công nghiệp như hệ cấp thoát nước, PCCC, dẫn dầu, hóa chất...Van có nhiệm vụ quan trọng là lọc, giữ lại các tạp chất, rác thải có trong môi chất lỏng, giúp mang lại nguồn chất lỏng sạch, đảm bảo độ bền và hiệu suất làm việc của các thiết bị trong hệ thống.

Van Y lọc DN50 có cấu tạo khá đơn giản với thân và nắp van bằng gang cầu, bộ lưới lọc bằng thép không gỉ, ốc vít và phụ kiện khác bằng thép. Hai đầu van kết nối bằng mặt bích, cho phép dễ dàng lắp đặt vào hệ thống. Van có độ bền cao, chịu được áp suất làm việc lên tới 16 bar, nhiệt độ từ -10ºC ~ 80ºC, phù hợp với các môi chất truyền tải khác nhau.

Tiêu chuẩn thiết kế và chế tạo

Để đảm bảo chất lượng và độ tin cậy, van Y lọc DN50 được sản xuất theo những tiêu chuẩn quốc tế nghiêm ngặt:

  • Tiêu chuẩn thiết kế: BS EN 1074-1
  • Tiêu chuẩn mặt bích kết nối: BS EN 1092-2, ISO 7005-2, JIS B2220, ASME B16.42
  • Khoảng cách 2 mặt bích: BS EN 558-1, BS 2080, ISO 5752 (Series 7)
  • Tiêu chuẩn chế tạo: ISO 7259-1988
    Việc tuân thủ các tiêu chuẩn trên giúp sản phẩm đạt độ đồng bộ cao, có thể dễ dàng kết hợp với các loại van, thiết bị khác trong hệ thống. Nhà sản xuất cũng thực hiện nghiêm ngặt quy trình kiểm tra, thử nghiệm để đảm bảo mỗi sản phẩm xuất xưởng đều đạt chất lượng tốt nhất, đáp ứng mọi yêu cầu khắt khe của khách hàng.

Đặc điểm cấu tạo và vật liệu của van Y lọc DN50

  1. Các bộ phận chính

  • Thân van: Được đúc bằng gang cầu, có độ bền cao, trọng lượng nhẹ hơn 20-30% so với gang xám thông thường. Thân van được sơn phủ 1 lớp epoxy chống ăn mòn.
  • Nắp van: Cùng chất liệu gang cầu như thân van, có thể tháo lắp dễ dàng để vệ sinh, bảo dưỡng van.
  • Bộ lưới lọc: Làm từ thép không gỉ AISI 304, có cấu trúc dạng lưới mắt cáo, cho phép giữ lại hiệu quả các chất bẩn.
  • Ốc vít, đai ốc: Được chế tạo từ thép cacbon chất lượng cao, có phủ lớp mạ chống gỉ sét.
  • Vòng đệm kín: Làm từ cao su NBR, đảm bảo độ kín khít giữa các bộ phận của van.
  1. Vật liệu chế tạo

  • Vật liệu của van Y lọc DN50 được lựa chọn kỹ lưỡng để đáp ứng các đặc tính cần thiết về độ bền, khả năng chống ăn mòn cũng như tính kinh tế:
  • Gang cầu: Chất liệu chủ yếu tạo nên phần thân và nắp van. Gang cầu có cơ tính tốt, độ bền cao, chịu được áp suất lớn, đồng thời cho trọng lượng sản phẩm nhẹ hơn so với các loại gang khác.
  • Thép không gỉ: Được sử dụng để tạo ra bộ lưới lọc. Thép không gỉ AISI 304 có khả năng chống ăn mòn tuyệt vời, giúp lưới lọc luôn giữ được độ sạch và độ bền với thời gian.
  • Thép cacbon: Là vật liệu của các chi tiết ốc vít, đai ốc...Thép cacbon có độ bền cơ học cao, đồng thời được mạ bề mặt để tăng khả năng chống oxy hóa.
  • Cao su: Chất liệu tạo nên vòng đệm kín. Cao su NBR có tính đàn hồi, bền nhiệt, chống lão hóa tốt, do đó thường được sử dụng làm vật liệu làm kín trong nhiều loại van công nghiệp.

Sự kết hợp giữa các loại vật liệu nói trên giúp tạo nên một sản phẩm van Y lọc DN50 có chất lượng hoàn hảo, sẵn sàng phục vụ hiệu quả trong các môi trường làm việc khắc nghiệt nhất.

Ưu điểm nổi bật của van Y lọc DN50

  1. Thiết kế gọn nhẹ, bền bỉ
    Với phần lớn vật liệu làm từ gang cầu, van Y lọc DN50 sở hữu trọng lượng khá nhẹ so với kích thước, thuận tiện cho việc vận chuyển và lắp đặt. Trong khi đó, cấu trúc chắc chắn cùng chất lượng vật liệu cao cấp lại giúp van có độ bền vượt trội, có thể hoạt động ổn định trong thời gian dài.
  1. Khả năng lọc hiệu quả
    Với bộ lưới lọc được làm từ thép không gỉ AISI 304 dạng lưới mắt cáo, van Y lọc DN50 có thể dễ dàng giữ lại các tạp chất có kích thước lớn hơn mắt lưới. Nhờ đó, van giúp loại bỏ hiệu quả cát, sỏi, gỉ sét và các chất bẩn khác ra khỏi dòng chất lỏng, đem lại nguồn môi chất sạch cho các thiết bị trong hệ thống.

Không chỉ vậy, cấu tạo dạng lưới và chất liệu thép không gỉ còn giúp hạn chế tối đa sự tích tụ cặn bẩn, dễ dàng vệ sinh, đảm bảo hiệu quả lọc luôn duy trì ở mức cao nhất. Các tạp chất bám trên bộ lọc cũng có thể được lấy ra nhanh chóng thông qua việc tháo nắp van và làm sạch lưới lọc.

  1. Độ kín cao, chịu áp lực và nhiệt tốt
    Nhờ sử dụng vòng đệm làm kín bằng cao su NBR, van Y lọc DN50 đảm bảo độ kín tuyệt đối giữa các bộ phận, tránh tình trạng rò rỉ môi chất gây lãng phí và ô nhiễm môi trường. Đồng thời cao su NBR cũng có tính chịu nhiệt tốt, hoạt động ổn định trong dải nhiệt độ từ -10ºC ~ 80ºC.

Van còn có thể chịu được áp suất làm việc lên tới 16 bar, đáp ứng nhu cầu sử dụng của các hệ thống có cột áp cao. Khả năng chịu nhiệt và chịu áp tốt giúp van hoạt động bền bỉ, an toàn mà không lo hư hỏng.

  1. Lắp đặt và bảo trì thuận tiện
    Van Y lọc DN50 có cấu trúc đơn giản và gọn nhẹ, kết hợp với kết nối bằng mặt bích, cho phép lắp đặt một cách thuận tiện. Việc lắp ráp bảo dưỡng, thay thế bộ lọc có thể thực hiện dễ dàng bằng cách tháo mở nắp van. Điều này tiết kiệm được nhiều thời gian và công sức cho người sử dụng.

  2. Ứng dụng đa dạng trong nhiều ngành
    Với những ưu điểm vượt trội nói trên,van Y lọc DN50 có thể sử dụng rộng rãi trong hầu hết các hệ thống đường ống công nghiệp và dân dụng:

  • Hệ thống cấp nước sinh hoạt và công nghiệp
  • Hệ thống thoát nước, xử lý nước thải
  • Hệ thống PCCC như đường ống cấp nước chữa cháy
  • Các đường ống vận chuyển dầu, khí, hóa chất, thực phẩm lỏng
  • Hệ thống lọc và xử lý nước hồ bơi, bể bơi...

Hướng dẫn lắp đặt, sử dụng và bảo trì van Y lọc DN50

  1. Lắp đặt van vào hệ thống

  • Vị trí lắp đặt: Van Y lọc nên được lắp vào các điểm thích hợp trên đường ống để có thể loại bỏ tạp chất một cách tối ưu. Thông thường người ta sẽ đặt van ở đầu nguồn cấp, trước các thiết bị cần bảo vệ như bơm, đồng hồ, van điều tiết...
  • Hướng lắp đặt: Van phải được lắp đúng chiều dòng chảy thể hiện trên thân van. Mũi tên trên thân van chỉ hướng của dòng chất lỏng chảy vào và ra khỏi van.
  • Cách lắp đặt:
  • Đảm bảo 2 đầu ống nối với van phải thẳng, sạch và không bị biến dạng để tránh hiện tượng rò rỉ.
  • Sử dụng đệm cao su hoặc tấm đệm phù hợp, đặt giữa 2 mặt bích nối.
  • Xiết chặt ốc vít đều tay theo hình chéo để đảm bảo van được nối với ống một cách chắc chắn và kín khít. Tránh xiết quá chặt ốc có thể gây hư hại cho mặt bích.
  • Sau khi lắp đặt, tiến hành cho van hoạt động thử và kiểm tra độ kín của các mối nối.
  1. Vận hành và bảo trì

  • Trước khi vận hành, cần kiểm tra để đảm bảo van được lắp đặt đúng vị trí, đúng chiều và các mối nối đã chắc chắn.
  • Thường xuyên theo dõi tình trạng hoạt động của van. Nếu xuất hiện các dấu hiệu bất thường như tiếng ồn lớn, rung lắc mạnh, rò rỉ ở các vị trí nối...cần tạm dừng vận hành và kiểm tra, khắc phục.
  • Định kỳ tiến hành tháo van để làm sạch bộ lưới lọc:
  • Ngắt van khỏi hệ thống, xả hết môi chất trong van.
  • Tháo nắp van bằng cờ lê, lấy bộ lưới lọc ra khỏi thân van
  • Rửa sạch lưới lọc bằng nước, loại bỏ hết cặn bẩn bám trên bề mặt. Có thể sử dụng bàn chải để cọ rửa trong trường hợp cần thiết.
  • Kiểm tra tình trạng lưới lọc, thay mới nếu có dấu hiệu hư hỏng nặng như rách, bị ăn mòn...
  • Lắp lại lưới lọc vào trong thân van
  • Lắp nắp van lại, chú ý thay thế vòng đệm cao su nếu bị chai cứng hoặc mòn hư hại.
  • Lắp van trở lại với hệ thống, vận hành thử và kiểm tra độ kín trước khi đưa vào sử dụng chính thức.
  • Kiểm tra các bộ phận khác của van như thân, nắp, bu lông định kỳ để kịp thời xử lý các hư hỏng nếu có.
  • Khi van không sử dụng trong thời gian dài, cần làm sạch van, để khô ráo và bảo quản ở nơi khô thoáng, tránh xa nguồn nhiệt và hóa chất ăn mòn.
  1. Các lưu ý khi sử dụng

  • Không sử dụng van cho các môi chất không phù hợp như axit mạnh, môi trường ăn mòn...có thể gây hư hỏng cho van.
  • Tránh va đập mạnh, làm rơi hay để vật nặng đè lên van trong quá trình vận chuyển và lắp đặt.
  • Không tác động lực quá mạnh lên thân và nắp van khi đóng mở, tránh gây biến dạng và hỏng vòng đệm.
  • Chỉ sử dụng van trong giới hạn áp suất và nhiệt độ cho phép, không vận hành quá tải có thể gây nguy hiểm.
  • Không tự ý thay đổi kết cấu, tháo lắp các bộ phận của van khi chưa được sự cho phép của nhà sản xuất.
  • Thường xuyên theo dõi và ghi chép lại tình trạng hoạt động của van, phát hiện sớm các dấu hiệu bất thường để có biện pháp xử lý kịp thời.

Địa chỉ cung cấp và lắp đặt van Y lọc DN50 uy tín

Khi có nhu cầu mua và lắp đặt van Y lọc DN50, khách hàng nên lựa chọn các nhà cung cấp uy tín, có kinh nghiệm lâu năm và dịch vụ hậu mãi chu đáo.



Công ty CP Khoa học công nghiệp Đại Nam - Nhà cung cấp hàng đầu về thiết bị máy bơm công nghiệp, van công nghiệp tại Việt Nam. Sản phẩm nhập khẩu 100% từ các thương hiệu uy tín thế giới như Masflo,  Zurn,... đạt tiêu chuẩn quốc tế Lead Free, Wras, NFPA-20, DIN, EN. Đội ngũ kỹ thuật chuyên nghiệp được đào tạo bởi chuyên gia nước ngoài. Khách hàng gồm các tập đoàn lớn như Samsung, Piaggio, EVN và nhiều dự án trọng điểm quốc gia. Cam kết chất lượng sản phẩm và dịch vụ tốt nhất, xứng đáng là đối tác tin cậy cho mọi công trình.

Liên hệ: Công ty CP Khoa học công nghiệp Đại Nam
Địa chỉ: P303, Tầng 3, Tòa Nhà An Bình 1, số 3 Trần Nguyên Đán, P. Định Công, Q. Hoàng Mai, Hà Nội
Điện thoại: 0383478272
Email: dainam@dainamco.vn
