Hướng Dẫn Lắp Đặt & Vận Hành Bơm Ly Tâm Trục Ngang Một Tầng Cánh Chi Tiết Từ A-Z

Đăng bởi: Đặng Thúy

Bơm ly tâm trục ngang một tầng cánh là thiết bị quan trọng trong nhiều hệ thống công nghiệp và dân dụng, đảm nhiệm vai trò vận chuyển chất lỏng hiệu quả. Việc lắp đặt và vận hành bơm đúng cách ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và sự ổn định của toàn bộ hệ thống.

Bài viết này cung cấp hướng dẫn chi tiết về quy trình lắp đặt, vận hành và bảo trì bơm ly tâm trục ngang một tầng cánh, giúp bạn vận hành thiết bị an toàn và hiệu quả.

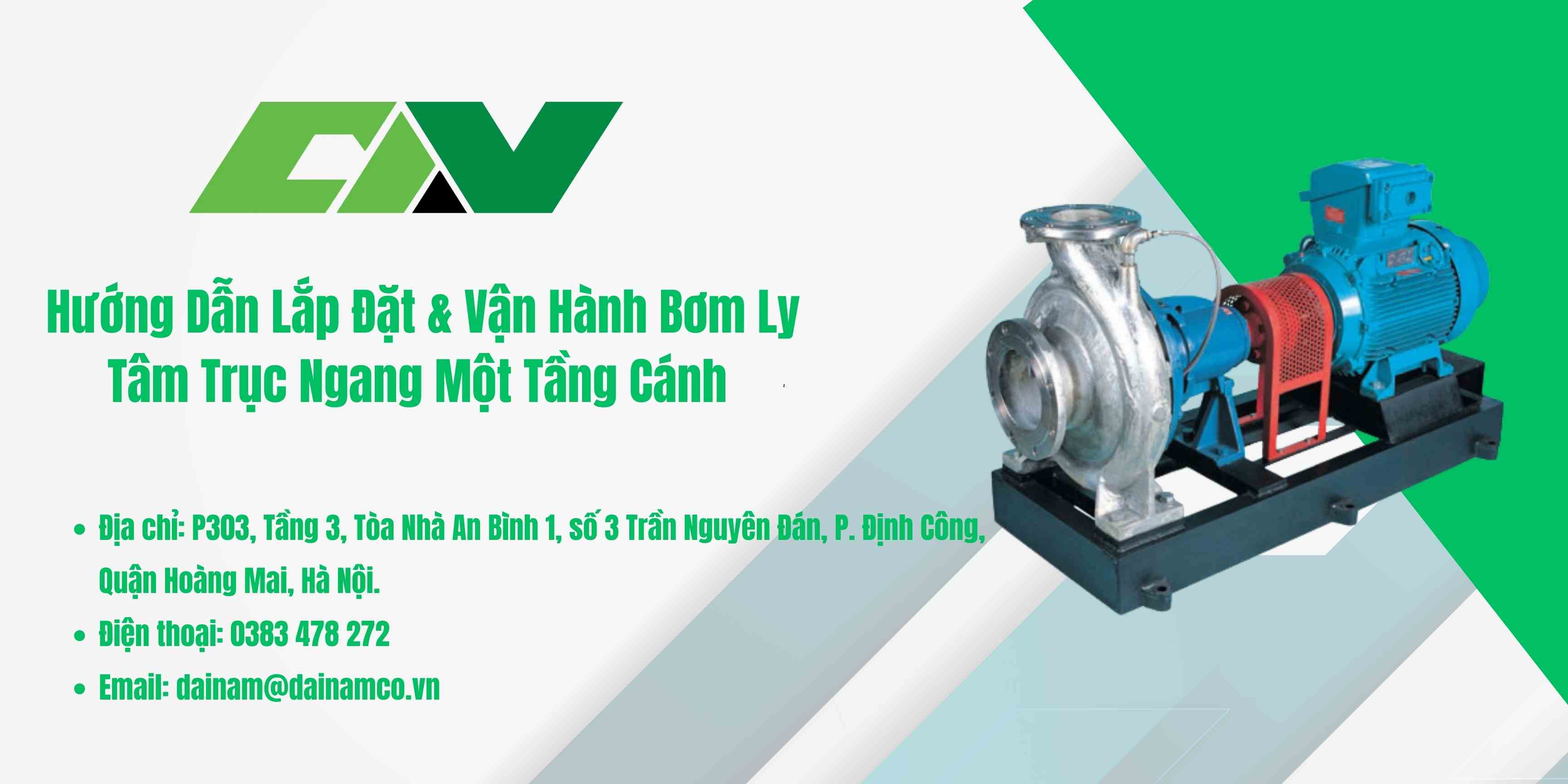

Bơm ly tâm trục ngang một tầng cánh

TỔNG QUAN VỀ BƠM LY TÂM TRỤC NGANG MỘT TẦNG CÁNH

Bơm ly tâm trục ngang một tầng cánh là gì?

Bơm ly tâm trục ngang một tầng cánh là loại bơm hoạt động dựa trên nguyên lý lực ly tâm. Khi cánh bơm quay, chất lỏng được dẫn vào tâm bơm và bị đẩy ra ngoài theo phương vuông góc với trục bơm do tác động của lực ly tâm.

Ưu điểm:

  • Cấu tạo đơn giản, dễ dàng lắp đặt và bảo trì.
  • Hoạt động ổn định, ít rung động và tiếng ồn.
  • Hiệu suất cao, tiết kiệm năng lượng.
  • Có thể bơm được nhiều loại chất lỏng khác nhau.

Ứng dụng:

Bơm ly tâm trục ngang một tầng cánh được ứng dụng rộng rãi trong các lĩnh vực:

  • Cấp nước sinh hoạt cho các tòa nhà, khu dân cư.
  • Cấp nước cho hệ thống tưới tiêu nông nghiệp.
  • Xử lý nước thải sinh hoạt và công nghiệp.
  • Vận chuyển chất lỏng trong các ngành công nghiệp như thực phẩm, hóa chất, dầu khí,...

HƯỚNG DẪN LẮP ĐẶT BƠM LY TÂM TRỤC NGANG MỘT TẦNG CÁNH

Chuẩn bị trước khi lắp đặt:

  • Kiểm tra kỹ thuật: Đảm bảo bơm và động cơ không bị hư hỏng trong quá trình vận chuyển. Kiểm tra các thông số kỹ thuật như điện áp, công suất, lưu lượng,...
  • Chuẩn bị mặt bằng: Vị trí lắp đặt bơm phải bằng phẳng, chắc chắn, khô ráo, thoáng mát và dễ dàng cho việc vận hành, bảo trì.
  • Chuẩn bị dụng cụ: Chuẩn bị đầy đủ các dụng cụ cần thiết như cờ lê, mỏ lết, thước dây, máy hàn, máy cắt,...
  • Chuẩn bị vật tư: Chuẩn bị đầy đủ các vật tư cần thiết như bu lông, đai ốc, gioăng, keo dán,...

Các bước lắp đặt:

  • Bước 1: Lắp đặt bệ bơm: Bệ bơm phải được thiết kế chắc chắn, có khả năng chịu lực tốt và được cố định vào nền móng bằng bu lông.
  • Bước 2: Lắp đặt bơm lên bệ: Đặt bơm lên bệ và căn chỉnh sao cho trục bơm đồng tâm với trục động cơ. Sử dụng thước lá để kiểm tra độ đồng tâm.
  • Bước 3: Lắp đặt khớp nối: Lắp đặt khớp nối giữa trục bơm và trục động cơ. Đảm bảo khớp nối được lắp đặt chính xác, không bị lệch.
  • Bước 4: Lắp đặt đường ống hút: Lắp đặt đường ống hút vào đầu hút của bơm. Đảm bảo đường ống hút được lắp đặt kín, không bị rò rỉ.
  • Bước 5: Lắp đặt đường ống đẩy: Lắp đặt đường ống đẩy vào đầu đẩy của bơm. Đảm bảo đường ống đẩy được lắp đặt chắc chắn, không bị rung lắc.
  • Bước 6: Lắp đặt van và phụ kiện: Lắp đặt các van, đồng hồ đo, thiết bị bảo vệ,... theo sơ đồ hệ thống.
  • Bước 7: Kiểm tra lại toàn bộ hệ thống: Kiểm tra lại toàn bộ hệ thống sau khi lắp đặt xong. Đảm bảo tất cả các bộ phận được lắp đặt chính xác, chắc chắn và không bị rò rỉ.

Lưu ý khi lắp đặt:

  • Nâng hạ bơm phải cẩn thận, tránh va đập mạnh.
  • Không được siết chặt bu lông quá mức, tránh làm hỏng ren.
  • Sử dụng gioăng, keo dán phù hợp để đảm bảo độ kín khít.
  • Kiểm tra kỹ lưỡng sau khi lắp đặt xong, tránh rò rỉ.

HƯỚNG DẪN VẬN HÀNH BƠM LY TÂM TRỤC NGANG MỘT TẦNG CÁNH

Khởi động bơm:

  • Kiểm tra: Trước khi khởi động, kiểm tra lại toàn bộ hệ thống, đảm bảo:
    • Nguồn điện cung cấp cho động cơ phải phù hợp.
    • Các van trên đường ống hút và đẩy đã được mở.
    • Bơm đã được mồi nước đầy đủ.
  • Khởi động: Bật công tắc khởi động động cơ. Theo dõi hoạt động của bơm trong vài phút đầu.
  • Kiểm tra sau khởi động: Kiểm tra áp suất, lưu lượng, độ ồn, độ rung,... của bơm sau khi khởi động.

Vận hành bơm:

  • Theo dõi hoạt động: Thường xuyên theo dõi hoạt động của bơm thông qua các đồng hồ đo, đèn báo,...
  • Điều chỉnh lưu lượng: Điều chỉnh lưu lượng bơm bằng cách thay đổi độ mở của van trên đường ống đẩy.
  • Ghi chép nhật ký: Ghi chép nhật ký vận hành bơm, bao gồm các thông số hoạt động, thời gian bảo trì, sửa chữa,...

Dừng bơm:

  • Đóng van: Đóng van trên đường ống đẩy để ngắt dòng chảy.
  • Tắt động cơ: Tắt công tắc động cơ.
  • Xả áp: Mở van xả áp để giảm áp lực trong bơm.

Lưu ý khi vận hành:

  • Không được vận hành bơm khi không có nước mồi.
  • Không được vận hành bơm quá tải trọng cho phép.
  • Thường xuyên kiểm tra, bảo trì bơm theo định kỳ.

BẢO TRÌ BƠM LY TÂM TRỤC NGANG MỘT TẦNG CÁNH

1. Bảo trì định kỳ:

  • Hàng ngày: Kiểm tra độ ồn, độ rung, nhiệt độ động cơ, áp suất, lưu lượng,...
  • Hàng tuần: Kiểm tra độ mòn của phớt, tra mỡ bôi trơn cho ổ bi.
  • Hàng tháng: Vệ sinh lưới lọc, kiểm tra độ kín khít của các khớp nối.
  • Hàng năm: Đại tu bơm, thay thế các bộ phận bị mòn hỏng.

2. Xử lý sự cố thường gặp:

  • Bơm không lên nước: Kiểm tra đường ống hút, van một chiều, phớt,...
  • Bơm hoạt động nhưng lưu lượng yếu: Kiểm tra đường ống đẩy, van điều khiển, cánh bơm,...
  • Bơm bị rung lắc mạnh: Kiểm tra độ đồng tâm của trục bơm và trục động cơ, bệ đỡ,...
  • Động cơ bơm nóng bất thường: Kiểm tra nguồn điện, ổ bi, cuộn dây động cơ,...

CÁC LƯU Ý AN TOÀN KHI SỬ DỤNG BƠM LY TÂM TRỤC NGANG MỘT TẦNG CÁNH

An toàn khi lắp đặt bơm:

  • Trang bị bảo hộ lao động: Luôn đeo găng tay, kính bảo hộ, và giày bảo hộ khi lắp đặt bơm.
  • Sử dụng dụng cụ đúng cách: Đảm bảo tất cả các dụng cụ đều trong tình trạng tốt và được sử dụng đúng mục đích.
  • Cảnh báo khu vực làm việc: Đặt biển cảnh báo và hạn chế người không có nhiệm vụ vào khu vực lắp đặt để tránh tai nạn.

An toàn khi vận hành bơm:

  • Kiểm tra trước khi vận hành: Luôn kiểm tra kỹ lưỡng hệ thống trước khi khởi động bơm để phát hiện và khắc phục kịp thời các lỗi.
  • Tránh tiếp xúc trực tiếp: Không tiếp xúc trực tiếp với các bộ phận chuyển động của bơm khi bơm đang hoạt động.
  • Theo dõi nhiệt độ: Luôn kiểm tra nhiệt độ của động cơ và các bộ phận liên quan để tránh quá nhiệt dẫn đến cháy nổ.

An toàn khi bảo trì bơm:

  • Ngắt nguồn điện: Luôn ngắt nguồn điện trước khi tiến hành bảo trì hoặc sửa chữa bơm.
  • Sử dụng dụng cụ chuyên dụng: Sử dụng các dụng cụ chuyên dụng và đúng kỹ thuật để tránh làm hỏng các bộ phận của bơm.
  • Làm việc theo nhóm: Khi cần thiết, hãy làm việc theo nhóm để hỗ trợ lẫn nhau và đảm bảo an toàn.

CÁC LOẠI BƠM LY TÂM KHÁC VÀ ỨNG DỤNG

Bơm ly tâm trục đứng:

  • Đặc điểm: Bơm ly tâm trục đứng có cấu tạo trục bơm nằm thẳng đứng, giúp tiết kiệm diện tích lắp đặt.
  • Ứng dụng: Thường được sử dụng trong các tòa nhà cao tầng, hệ thống làm mát, và các ứng dụng cần áp suất cao.

Bơm ly tâm đa tầng cánh:

  • Đặc điểm: Loại bơm này có nhiều tầng cánh, giúp tăng áp suất bơm một cách đáng kể.
  • Ứng dụng: Phù hợp cho các hệ thống cần áp suất cao như cấp nước cho các nhà máy công nghiệp, hệ thống cứu hỏa.

Bơm ly tâm tự mồi:

  • Đặc điểm: Bơm tự mồi được thiết kế để tự động loại bỏ không khí khỏi đường ống hút, giúp bơm hoạt động hiệu quả ngay cả khi có không khí trong hệ thống.
  • Ứng dụng: Sử dụng rộng rãi trong các ứng dụng bơm nước sạch, nước thải, và các chất lỏng có chứa khí.

CÁC TIÊU CHUẨN VÀ QUY ĐỊNH LIÊN QUAN

Tiêu chuẩn kỹ thuật:

  • ISO 5199: Tiêu chuẩn quốc tế cho các bơm ly tâm công nghiệp, định nghĩa các yêu cầu về thiết kế và hiệu suất.
  • API 610: Tiêu chuẩn dành cho các bơm ly tâm sử dụng trong ngành công nghiệp dầu khí, yêu cầu cao về độ bền và an toàn.

Quy định an toàn:

  • OSHA: Các quy định của Cục An toàn và Sức khỏe Nghề nghiệp Hoa Kỳ về an toàn lao động trong lắp đặt và vận hành bơm.
  • CE Marking: Đảm bảo bơm tuân thủ các quy định của Liên minh châu Âu về an toàn, sức khỏe và bảo vệ môi trường.

LỜI KHUYÊN TỪ CHUYÊN GIA

  • Tìm hiểu kỹ thông số kỹ thuật: Trước khi mua và lắp đặt bơm, cần tìm hiểu kỹ các thông số kỹ thuật và yêu cầu của hệ thống để chọn loại bơm phù hợp.
  • Đào tạo nhân viên: Đảm bảo nhân viên vận hành và bảo trì bơm được đào tạo đầy đủ về các quy trình và quy định an toàn.
  • Liên hệ nhà sản xuất: Khi gặp sự cố phức tạp hoặc cần tư vấn kỹ thuật, hãy liên hệ trực tiếp với nhà sản xuất để được hỗ trợ. Nhà sản xuất thường có đội ngũ kỹ thuật chuyên nghiệp và các tài liệu hướng dẫn chi tiết để giúp bạn giải quyết các vấn đề kỹ thuật một cách hiệu quả.

CÁC VẤN ĐỀ THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

Bơm không khởi động được:

  • Nguyên nhân: Có thể do nguồn điện không ổn định, hệ thống bảo vệ quá tải hoạt động, hoặc bơm bị kẹt.
  • Cách khắc phục: Kiểm tra nguồn điện, đảm bảo rằng các cầu chì và bộ ngắt mạch đều hoạt động bình thường. Kiểm tra và làm sạch cánh bơm nếu cần thiết.

Bơm không đạt được áp suất yêu cầu:

  • Nguyên nhân: Có thể do cánh bơm bị mòn, hệ thống đường ống bị rò rỉ, hoặc bơm không được lắp đặt đúng cách.
  • Cách khắc phục: Kiểm tra và thay thế cánh bơm nếu cần. Kiểm tra toàn bộ hệ thống đường ống để đảm bảo không có rò rỉ. Đảm bảo bơm được lắp đặt đúng theo hướng dẫn của nhà sản xuất.

Bơm gây ra tiếng ồn lớn:

  • Nguyên nhân: Có thể do các bộ phận chuyển động bị mòn, các ốc vít lỏng, hoặc bơm hoạt động ngoài dải hiệu suất tối ưu.
  • Cách khắc phục: Kiểm tra và siết chặt tất cả các ốc vít. Thay thế các bộ phận bị mòn. Đảm bảo rằng bơm hoạt động trong dải hiệu suất đề nghị.

Bơm bị quá nhiệt:

  • Nguyên nhân: Động cơ bị quá tải, hệ thống làm mát không hoạt động hiệu quả, hoặc bơm hoạt động trong môi trường nhiệt độ cao.
  • Cách khắc phục: Kiểm tra và làm sạch hệ thống làm mát. Đảm bảo rằng bơm không bị quá tải. Nếu cần, cải thiện hệ thống thông gió hoặc giảm tải nhiệt cho bơm.

BẢO DƯỠNG ĐỊNH KỲ

Kiểm tra hàng ngày:

  • Kiểm tra mức dầu bôi trơn: Đảm bảo rằng mức dầu luôn trong giới hạn cho phép.
  • Kiểm tra hệ thống làm mát: Đảm bảo rằng hệ thống làm mát hoạt động hiệu quả và không có dấu hiệu bị tắc nghẽn.

Bảo dưỡng hàng tuần:

  • Kiểm tra độ kín của các khớp nối: Đảm bảo rằng không có rò rỉ tại các điểm nối.
  • Kiểm tra độ mòn của các bộ phận: Thay thế các bộ phận bị mòn nếu cần thiết.

Bảo dưỡng hàng tháng:

  • Thay dầu bôi trơn: Thay dầu bôi trơn định kỳ để đảm bảo hiệu suất hoạt động của bơm.
  • Kiểm tra tổng thể: Thực hiện kiểm tra tổng thể toàn bộ hệ thống để phát hiện và khắc phục kịp thời các vấn đề phát sinh.

Thông qua việc tuân thủ các hướng dẫn và quy định an toàn, việc lắp đặt, vận hành, và bảo trì bơm ly tâm trục ngang một tầng cánh sẽ trở nên an toàn và hiệu quả hơn. Điều này không chỉ giúp bảo vệ thiết bị mà còn đảm bảo an toàn cho người lao động và tối ưu hóa hiệu suất của hệ thống.
