1. Giới thiệu chung

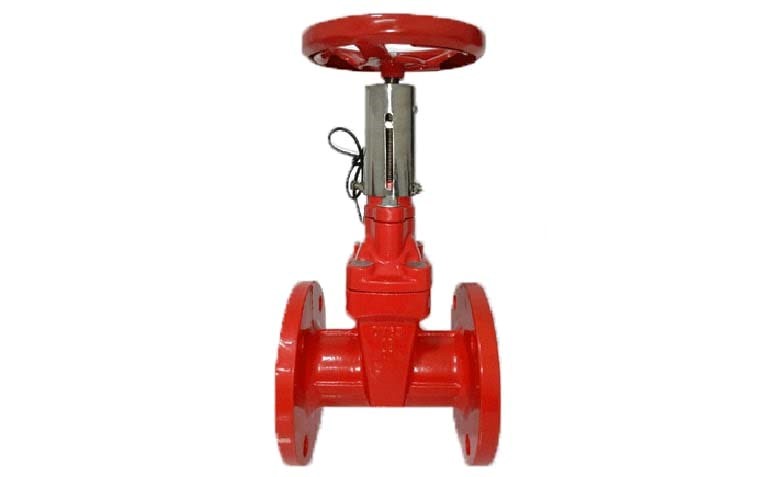

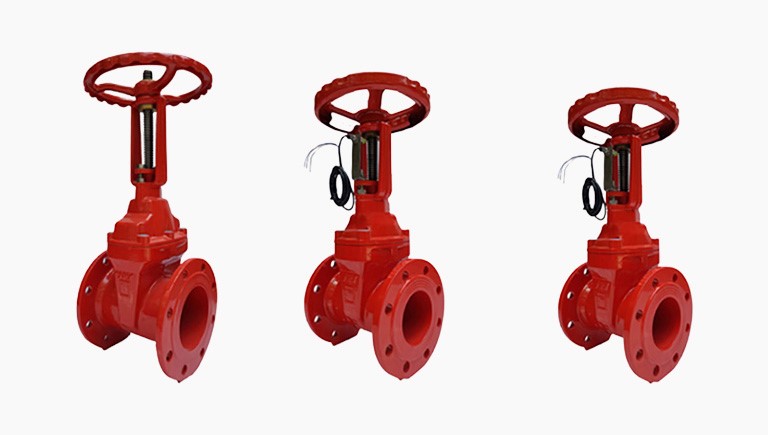

Van cổng ty nổi là thiết bị cơ khí được sử dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC), cấp thoát nước và trạm bơm công nghiệp.
Khi kết hợp với công tắc giám sát hành trình (Supervisory Switch), van cho phép theo dõi trạng thái đóng/mở và gửi tín hiệu về tủ điều khiển trung tâm, đảm bảo an toàn, dễ quản lý hệ thống.
Sản phẩm được sử dụng rộng rãi trong hệ thống PCCC, cấp nước, trạm bơm và hệ thống công nghiệp, nơi cần khả năng đóng mở chính xác và giám sát trạng thái van.
2. Thông số kỹ thuật
|
Thông số |
Giá trị |
|
Kiểu van |
Loại ty nổi – nối bích |
|
Tiêu chuẩn thiết kế |
DIN 3352 |
|
Tiêu chuẩn mặt bích |
EN 1092-2 |
|
Kích cỡ |
DN50 – DN400 (lớn hơn theo yêu cầu) |
|
Áp lực làm việc tối đa |
16 bar |
|
Áp lực thử thân |
24 bar |
|
Áp lực thử ghế van |
17.6 bar |
|
Nhiệt độ làm việc |
0°C ~ +80°C |
|
Lớp phủ |
Sơn epoxy tĩnh điện chống ăn mòn |
3. Cấu tạo vật liệu
|
STT |
Bộ phận |
Vật liệu |
|
1 |
Thân van (Body) |
Gang dẻo GGG50 |
|
2 |
Đĩa van (Wedge) |
Gang dẻo bọc NBR |
|
3 |
Đai ốc trục (Stem nut) |
Đồng thau |
|
4 |
Bu lông (Bolt) |
Thép cacbon |
|
5 |
Gioăng nắp (Bonnet gasket) |
NBR |
|
6 |
Ty van (Stem) |
Inox SUS420 |
|
7 |
O-ring |
NBR |
|
8 |
Khung đỡ |
Gang dẻo GGG50 |
|
9 |
Tay quay (Hand wheel) |
Gang dẻo |
4. Nguyên lý hoạt động
Van cổng ty nổi hoạt động theo cơ chế nâng – hạ đĩa van nhờ vào trục ty ren:
- Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên, đĩa van mở hoàn toàn → dòng nước lưu thông tự do.
- Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống → van đóng kín, ngăn dòng chảy.
Nhờ thiết kế ty nổi (rising stem), người vận hành có thể dễ dàng quan sát trạng thái van bằng mắt thường – ty càng cao, van càng mở.
5. Ứng dụng
- Hệ thống PCCC (Fire Fighting Systems) – lắp ở đường ống chính hoặc trạm bơm.
- Hệ thống cấp thoát nước, xử lý nước thải.
- Nhà máy, khu công nghiệp, và các trạm bơm áp lực cao.
6. Hướng dẫn lắp đặt
Bước 1 – Chuẩn bị
- Kiểm tra van, đảm bảo không hư hỏng.
- Làm sạch mặt bích trên đường ống.
- Kiểm tra hướng dòng chảy trên thân van.
Bước 2 – Lắp van
- Đặt gioăng cao su NBR giữa hai mặt bích.
- Căn chỉnh vị trí, xiết bu lông theo hình chữ thập để đảm bảo lực đều.
- Van nên được lắp thẳng đứng để ty van hoạt động trơn tru.
Bước 3 – Kết nối phụ kiện giám sát (V-156 Micro Switch)
- Công tắc giám sát hành trình được lắp trên nắp van hoặc giá đỡ tay quay để theo dõi trạng thái đóng/mở.
- Khi van được mở hoặc đóng hoàn toàn, cần gạt của công tắc sẽ tác động, gửi tín hiệu về tủ trung tâm PCCC.
Bước 4 – Kiểm tra và thử áp
- Mở van từ từ, kiểm tra rò rỉ.
- Đảm bảo ty van và đĩa van di chuyển mượt.
- Kiểm tra tín hiệu từ công tắc giám sát gửi về trung tâm.
7. HƯỚNG DẪN LẮP CÔNG TẮC GIÁM SÁT HÀNH TRÌNH (V-156 MICRO SWITCH)
7.1. Giới thiệu
Công tắc V-156 là micro switch hành trình chuyên dụng, dùng để giám sát vị trí mở/đóng của van cổng trong hệ thống PCCC.
Khi van thay đổi trạng thái, cần gạt của công tắc được kích hoạt, đóng hoặc mở mạch điện, truyền tín hiệu về tủ báo động hoặc trung tâm điều khiển.
7.2. Thông số cơ bản
|
Thông số |
Giá trị |
|
Model |
V-156-1C25 / V-156-1C26 (tuỳ đầu nối) |
|
Dạng tiếp điểm |
SPDT (1 cực – 2 nấc chuyển đổi) |
|
Dòng định mức |
15A / 250VAC hoặc 12A / 30VDC |
|
Lực tác động tối đa |
1.23 – 2.45 N |
|
Nhiệt độ làm việc |
–25°C ~ +105°C |
|
Độ bền điện |
≥100.000 lần thao tác |
|
Độ bảo vệ |
IP40 |
|
Cổng đấu nối |
Nhanh kiểu “Quick-connect terminal” #187 / #250 |
7.3. Cấu tạo và ký hiệu
- COM (Common): Cực chung
- NC (Normally Closed): Tiếp điểm thường đóng
- NO (Normally Open): Tiếp điểm thường mở
👉 Khi van đóng, cần gạt công tắc có thể giữ tiếp điểm ở trạng thái NC. Khi van mở hoàn toàn, cần gạt bị đẩy ra → công tắc chuyển sang NO.
→ Nhờ vậy, hệ thống điều khiển trung tâm có thể xác định chính xác trạng thái van.
7.4. Hướng dẫn đấu nối
- Nguồn điện tín hiệu: 24VDC hoặc 220VAC (tuỳ hệ thống điều khiển).
- Dây tín hiệu:
- Dây COM nối về cực chung của bộ điều khiển.
- Dây NO/NC nối về đầu nhận tín hiệu tương ứng trong tủ điều khiển.
- Lắp đặt cơ khí:
- Gắn công tắc vào giá đỡ kim loại trên thân van hoặc tay quay.
- Điều chỉnh vị trí cần gạt sao cho chạm nhẹ vào cơ cấu ty van khi van đạt trạng thái đóng/mở hoàn toàn.
- Siết cố định bằng ốc M4, tránh rung lắc.
7.5. Kiểm tra và bảo trì
- Kiểm tra định kỳ 1–2 tháng/lần để đảm bảo tiếp điểm hoạt động tốt.
- Làm sạch bụi bẩn, tránh nước hoặc dầu bám vào đầu công tắc.
- Thử thao tác tay quay để kiểm tra tín hiệu đèn/báo động từ tủ trung tâm.
8. Lưu ý an toàn
- Chỉ vận hành van khi hệ thống đã ngắt áp lực hoặc ở trạng thái kiểm soát.
- Khi lắp ngoài trời, cần che chắn ty van và công tắc để tránh nước mưa, bụi bẩn.
- Không dùng van cổng để điều tiết lưu lượng liên tục.
- Đảm bảo công tắc giám sát có đường dây điện riêng biệt, tránh nhiễu tín hiệu.
